La gamme de cadreuses façonneuses SCHNELL a été développée pour répondre aux besoins des armaturiers recherchant une production performante et polyvalente. Selon les modèles, les machines travaillent à partir de SCHNELL propose une gamme complète de cadreuses façonneuses automatiques capables de produire différents types d’armatures à partir de barres ou de bobines.
Ces équipements permettent la fabrication :
- de cadres
- de barres façonnées
- de doubles crosses
La gamme peut travailler des diamètres jusqu’à Ø25 mm.
Les opérations de pliage, de coupe et d’entraînement sont réalisées par servomoteurs, tandis que les autres mouvements sont pneumatiques.
Cette technologie présente plusieurs avantages :
- réduction de la consommation électrique par rapport à l’hydraulique
- diminution du bruit pendant le fonctionnement
- réduction des coûts d’entretien
Plusieurs systèmes de sécurité peuvent être intégrés afin d’adapter la machine aux contraintes de production et de garantir des conditions de travail optimales.
Points forts
- Production de cadres, barres façonnées et doubles crosses
- Travail à partir de bobines ou de barres
- Diamètres jusqu’à Ø25 mm
- Servomoteurs pour le pliage, la coupe et l’entraînement
- Réduction de la consommation électrique
- Réduction du bruit de fonctionnement
- Réduction des coûts d’entretien
- Systèmes de sécurité adaptables
Caractéristiques techniques
| Modèle | Type d’acier | Capacité de travail | Redressage | Vitesse d’avance | Vitesse de pliage | Consommation moyenne |
|---|---|---|---|---|---|---|

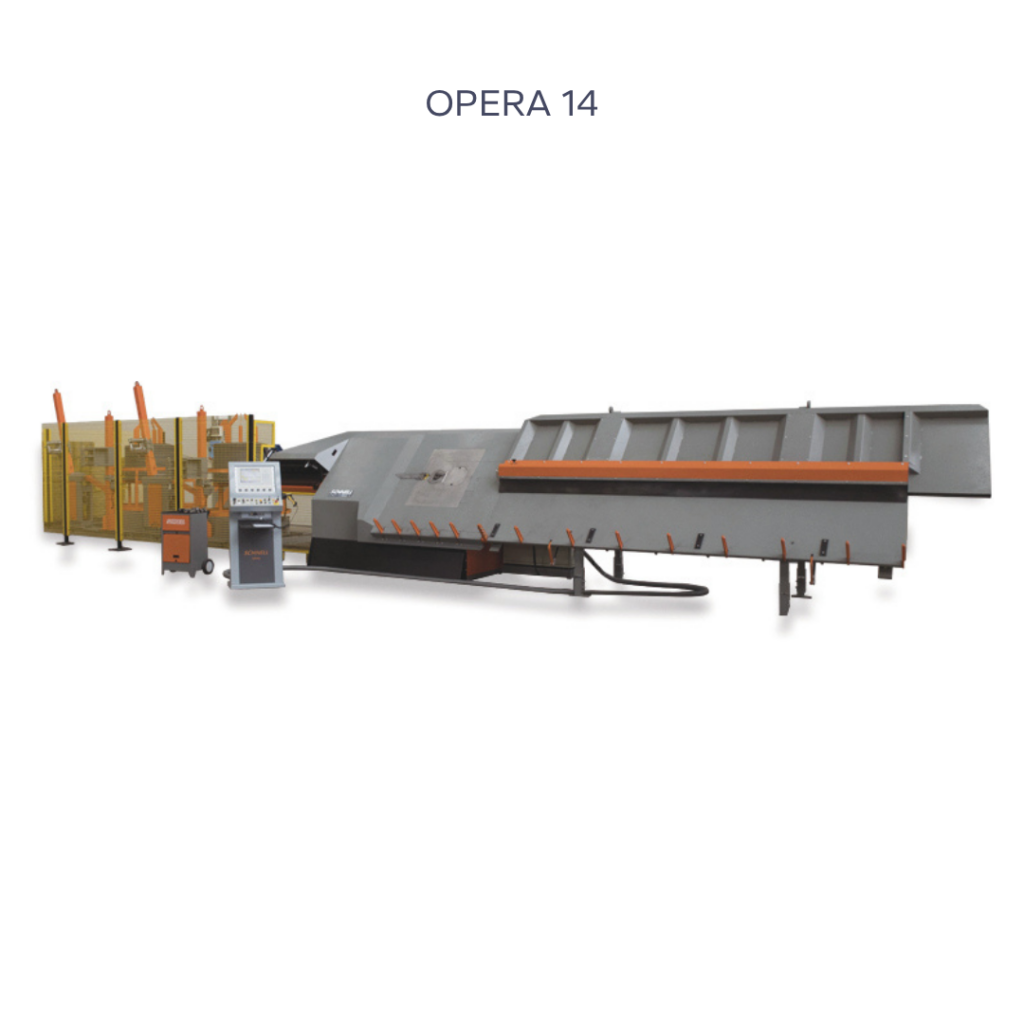

| OPERA 14 | Bobines | 1×14 / 2×10 | Motorisé à mémoire électronique | 150 m/min | 2345°/s | 4 kW/h |
| OPERA 16 | Bobines | 1×16 / 2×12 | Motorisé à mémoire électronique | 140 m/min | 1900°/s | 9 kW/h |
| EURA 20 | Bobines | 1×20 / 2×16 | Motorisé à mémoire électronique | 140 m/min | 840°/s | 8 kW/h |
| EURA 25 | Bobines | 1×25 / 2×20 | Motorisé à mémoire électronique | 160 m/min | 585°/s | 10 kW/h |
| LISTABEND 20R | Bobines | 1×20 / 2×16 | À cage tournante (rotor) | 140 m/min | 320°/s | 20 kW/h |
| BARWISER 22 | Barres | 1×22 / 2×16 | — | 120 m/min | 840°/s | 2 kW/h |
| BARWISER 25 | Barres | 1×25 / 2×16 | — | 120 m/min | 840°/s | 2 kW/h |
| BARWISER 28 | Barres | 1×25 / 2×20 | — | 180 m/min | 574°/s | 3 kW/h |
| BARWISER 32 | Barres | 1×32 / 2×20 | — | 180 m/min | 450°/s | 3 kW/h |
Options disponibles
- Systèmes de sécurité adaptables selon les besoins de production et l’environnement de travail
- Anti-rotation
- Changement automatique du fil
- Banc de réception
- Système de stockage
- Option 3D
