Un pilotage automatique en temps réel
Le contrôleur Q4 assure la régulation de la machine d’essai à une cadence pouvant atteindre 500 boucles par seconde. Ses entrées analogiques 24 bits permettent de raccorder différents capteurs de force ou de pression.
Son architecture modulaire permet également de faire évoluer le pupitre selon les besoins du laboratoire et les machines qui lui sont associées.
| Fonction | Caractéristique principale |
|---|---|
| Type de pilotage | Automatique en temps réel |
| Cadence de régulation | Jusqu’à 500 boucles par seconde |
| Entrées de mesure | 8 entrées analogiques 24 bits |
| Capteurs compatibles | Force et pression |
| Architecture | Contrôleur modulaire avec extensions |
Une interface conçue pour les opérateurs

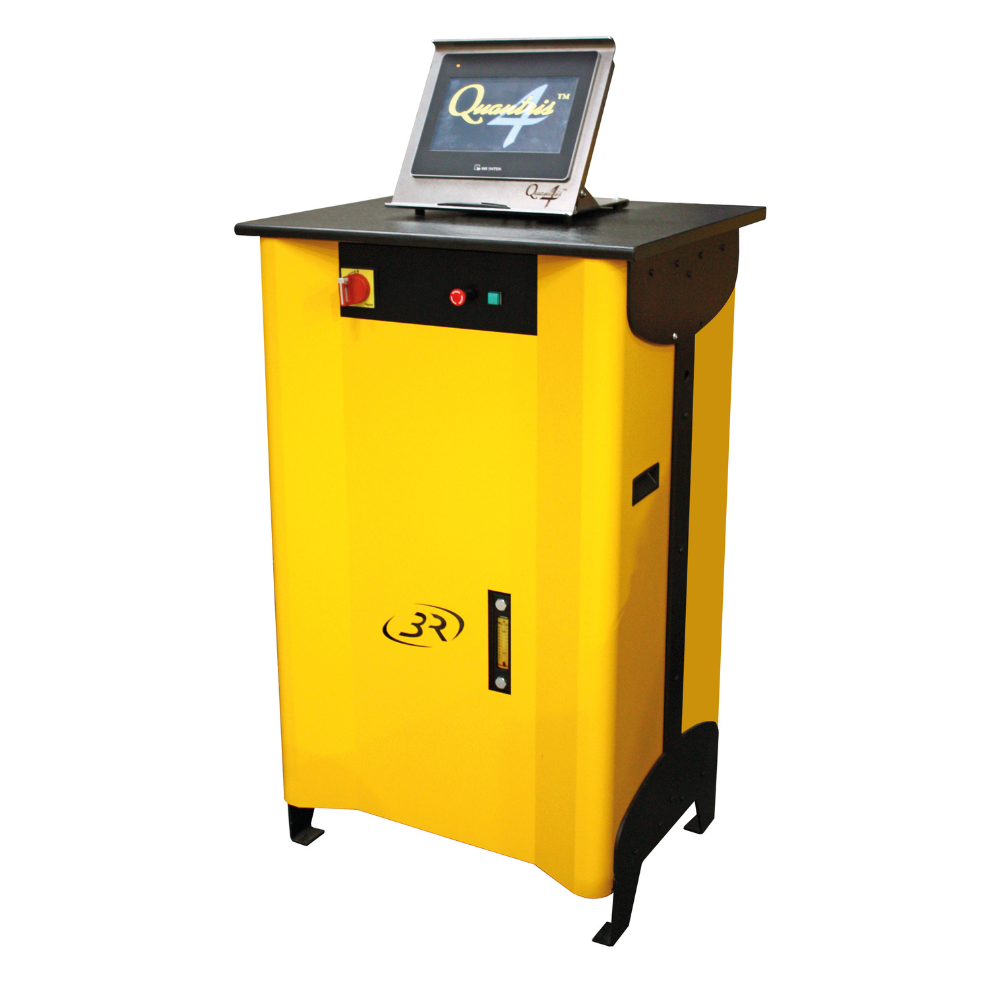

L’écran tactile de 10 pouces centralise la préparation et le suivi des essais. L’opérateur sélectionne la machine et le produit à tester dans des bibliothèques configurables comprenant les réglages nécessaires, les visuels de l’échantillon et le montage associé.
L’interface permet notamment de :
- sélectionner une méthode d’essai ;
- renseigner le chantier, le client ou la formulation ;
- visualiser la force et la courbe force/temps ;
- suivre le cycle d’essai en temps réel ;
- accéder aux réglages selon le niveau d’autorisation.
La gestion des utilisateurs comprend sept niveaux d’accès afin de sécuriser les paramètres de configuration, d’étalonnage et de maintenance.
Traçabilité et gestion des résultats
Les résultats sont automatiquement horodatés et enregistrés dans une bibliothèque dédiée. Ils peuvent être exportés sur clé USB ou transférés par le réseau Ethernet.
Les modifications apportées aux réglages, aux étalonnages et à la configuration sont également archivées, afin de conserver un historique précis de l’utilisation du pupitre.
| Gestion des données | Possibilités |
| Résultats | Archivage horodaté |
| Export | Clé USB |
| Réseau | Connexion Ethernet |
| Traçabilité | Historique des réglages et étalonnages |
| Assistance | Prise en main à distance sécurisée |
Centrale hydraulique intégrée
La centrale hydraulique multi-pistons est montée sur silentblocs afin de limiter les vibrations et le niveau sonore. Elle comprend un réservoir en inox de 40 litres, une électrovanne proportionnelle pilotée et les organes nécessaires à la commande d’un vérin.
La prise en main à distance permet aux équipes de 3R Industries d’intervenir pour la maintenance, l’aide à la configuration ou un complément de formation, sous réserve d’une connexion Internet.
Caractéristiques générales
| Caractéristique | Valeur |
| Plage de pression | 8 à 430 bar |
| Écran | Tactile 10 pouces |
| Dimensions H × L × P | 1 030 × 650 × 600 mm |
| Poids | 180 kg |
| Alimentation | 3 × 400 V + terre |
