La ligne de coupe TECMOR D300-HC a été conçue pour répondre aux besoins des ateliers de façonnage et des usines de préfabrication recherchant une solution performante pour la découpe des aciers.

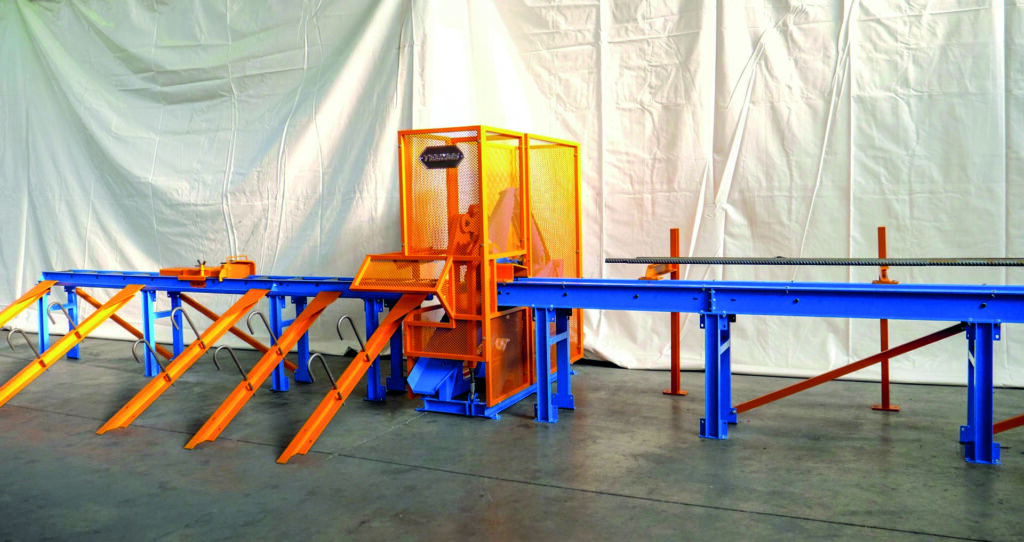

L’installation s’articule autour d’une cisaille crocodile hydraulique de 135 tonnes positionnée entre un banc d’alimentation et un banc de sortie à rouleaux. Les rouleaux motorisés assurent le déplacement automatique des barres tandis qu’une butée mécanique permet de définir précisément la longueur de coupe.
Le banc de sortie modulaire peut être configuré selon les besoins de production et intègre des goulottes de stockage permettant de regrouper les barres découpées. L’ensemble des mouvements de coupe et de convoyage est piloté depuis un panneau de commande unique, simplifiant le travail des opérateurs.
Grâce à ses lames de 300 mm réversibles sur quatre côtés, la cisaille garantit une coupe précise et sécurisée de grands volumes de barres en un seul passage.
Caractéristiques principales
| Caractéristique | Valeur |
|---|---|
| Modèle | D300-HC |
| Type | Ligne de coupe semi-automatisée |
| Force de coupe | 135 tonnes |
| Longueur de lame | 300 mm réversible sur 4 côtés |
| Puissance installée | 9 kW (12 HP) triphasé |
| Vitesse des rouleaux | 0,5 m/s |
| Largeur des rouleaux | 220 mm |
| Dimensions de la cisaille | 1470 x 760 x 1500 mm |
| Poids | 1 100 kg |
| Capacité d’huile | 150 litres ISO VG 32 |
| Commande | Panneau de commande mobile |
Configuration standard
| Équipement | Configuration |
|---|---|
| Banc à rouleaux d’entrée | 12 m |
| Banc à rouleaux de sortie | 6 m |
| Dispositif de maintien des barres | Butée hydraulique automatique |
| Stockage des barres coupées | Goulottes latérales avec butées |
