La MEG 20 est une machine de fatigue gigacyclique dédiée aux essais alternés symétriques (rapport de charge R=-1). Elle permet de caractériser le comportement mécanique des matériaux en fatigue.

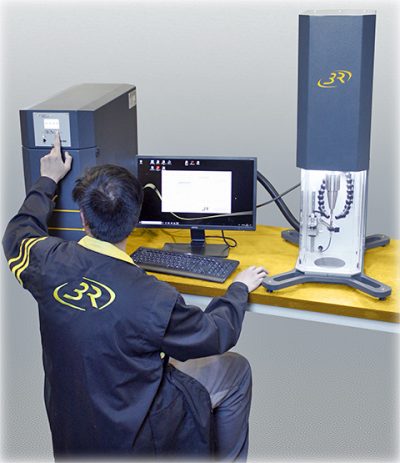

La machine MEG 20 est composée d’un bâti d’essais et d’une armoire de commande séparée baptisée « Grey Box ».

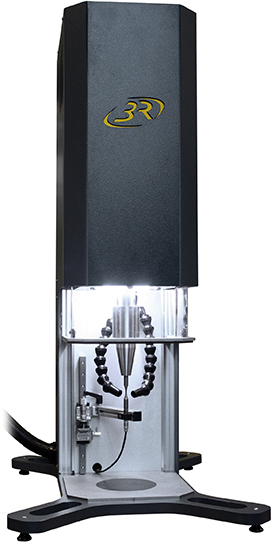

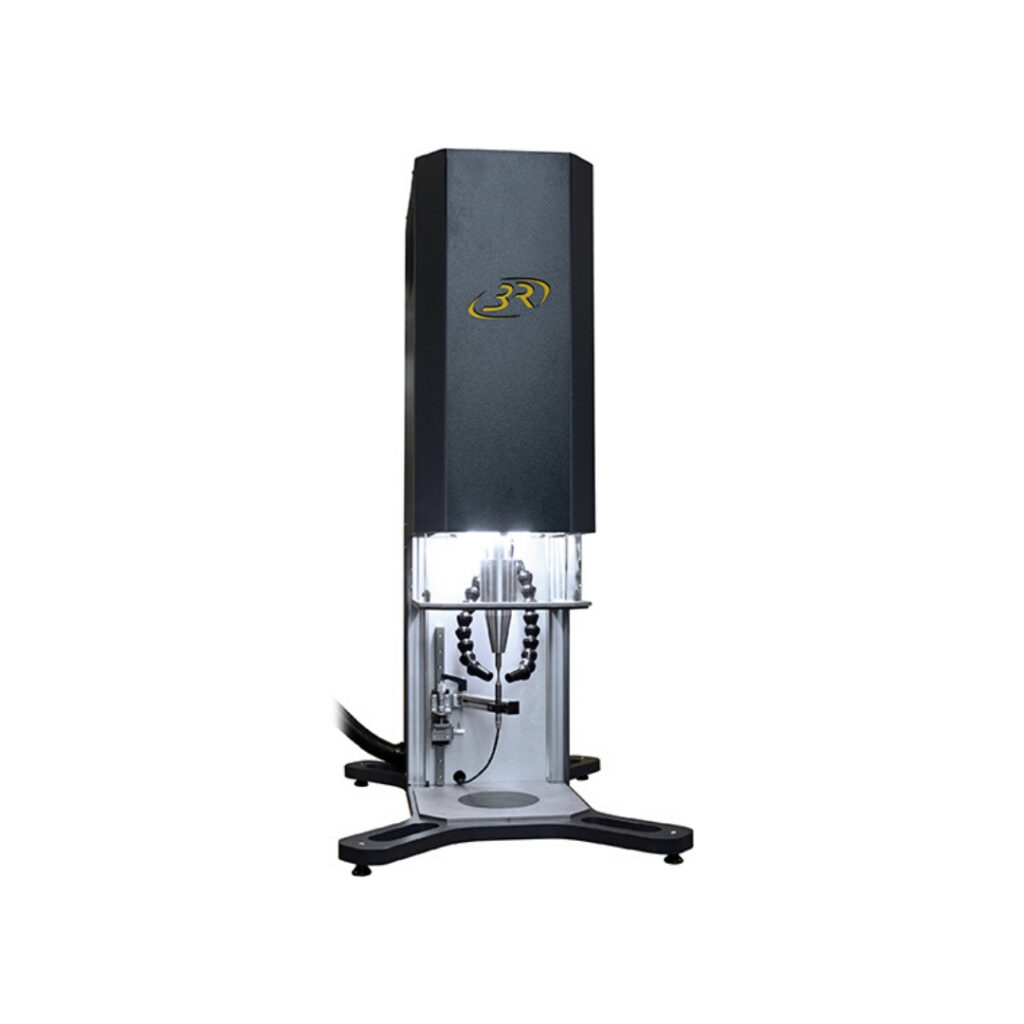

Le bâti d’essais peut être disposé sur une table. Il embarque une technologie d’excitation par ultrasons qui permet de solliciter l’éprouvette d’intérêt à une fréquence avoisinant les 20kHz. Le milliard de cycle est ainsi atteint en seulement 14 heures, réduisant les temps d’obtention des courbes de Wöhler. Et bien sûr le temps d’occupation machine, améliorant très fortement le retour sur investissement !

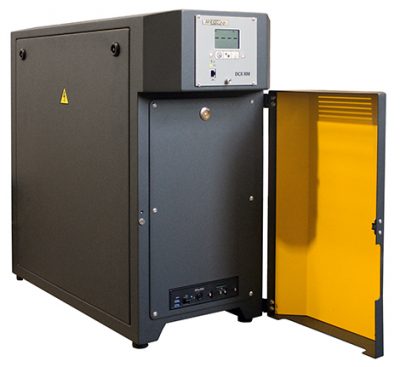

La Grey Box contient la partie pilotage/acquisition du dispositif. L’interfaçage est réalisé via une application informatique.
Caractéristiques et performances :
- Machine de table ;
- Rapport de charge : R=-1 – Essais alternés symétriques ;
- Fréquence de sollicitation : 20kHz ;
- Amplitude d’excitation : 3µm à 160µm ;
- Pilotage et acquisition via une application informatique.
