La MEG-20 TT est une machine de fatigue gigacyclique dédiée aux essais purement alternés et ondulés de traction (rapport de charge R=-1 et 0<R<1). Elle permet de caractériser le comportement mécanique des matériaux en fatigue.

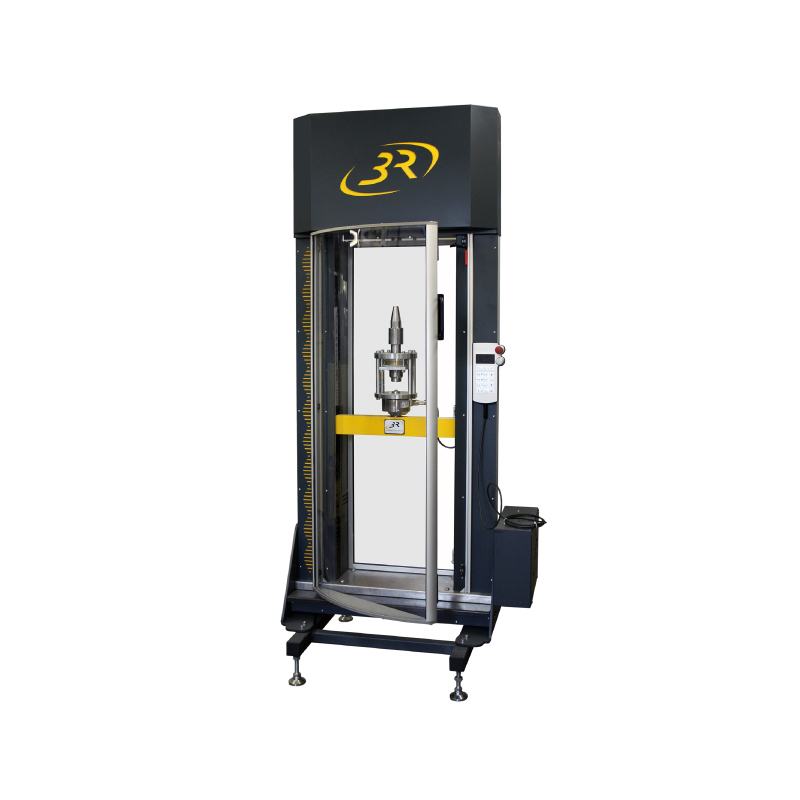

L’ensemble MEG 20 TT est composé d’un bâti d’essais et d’une Grey Box. Le bâti de la MEG 20 TT peut être posé sur une table, ou sur un robuste piedestal en acier mécanosoudé.
Le bâti d’essais embarque une technologie d’excitation par ultrasons qui permet de solliciter l’éprouvette d’intérêt à une fréquence avoisinant les 20kHz. Le milliard de cycle est ainsi atteint en seulement 14 heures réduisant les temps d’obtention des courbes de Wöhler. Et bien sûr le temps d’occupation machine, améliorant très fortement le retour sur investissement
Il est également composé d’un dispositif de précharge à compensation de jeu permettant de réaliser des essais ondulés de traction (0<R<1).

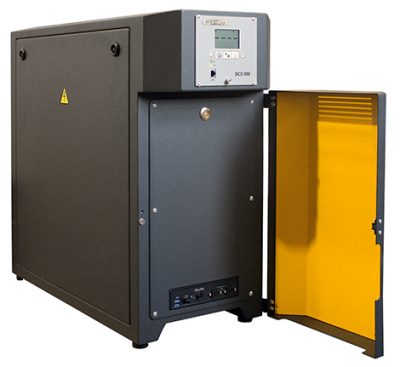

La Grey Box contient la partie pilotage/acquisition du dispositif. L’interfaçage est réalisé via une application informatique.
Caractéristiques et performances :
- Rapport de charge R=-1 – Essais alternés symétriques ;
- Rapport de charge 0<R<1- Essais ondulés de traction ;
- Fréquence de sollicitation : 20kHz ;
- Amplitude d’excitation : 3µm à 160µm ;
- Pilotage et acquisition via une application informatique
