- Capacité 5 – 12 – 25 – 50 – 100 – 300 kN

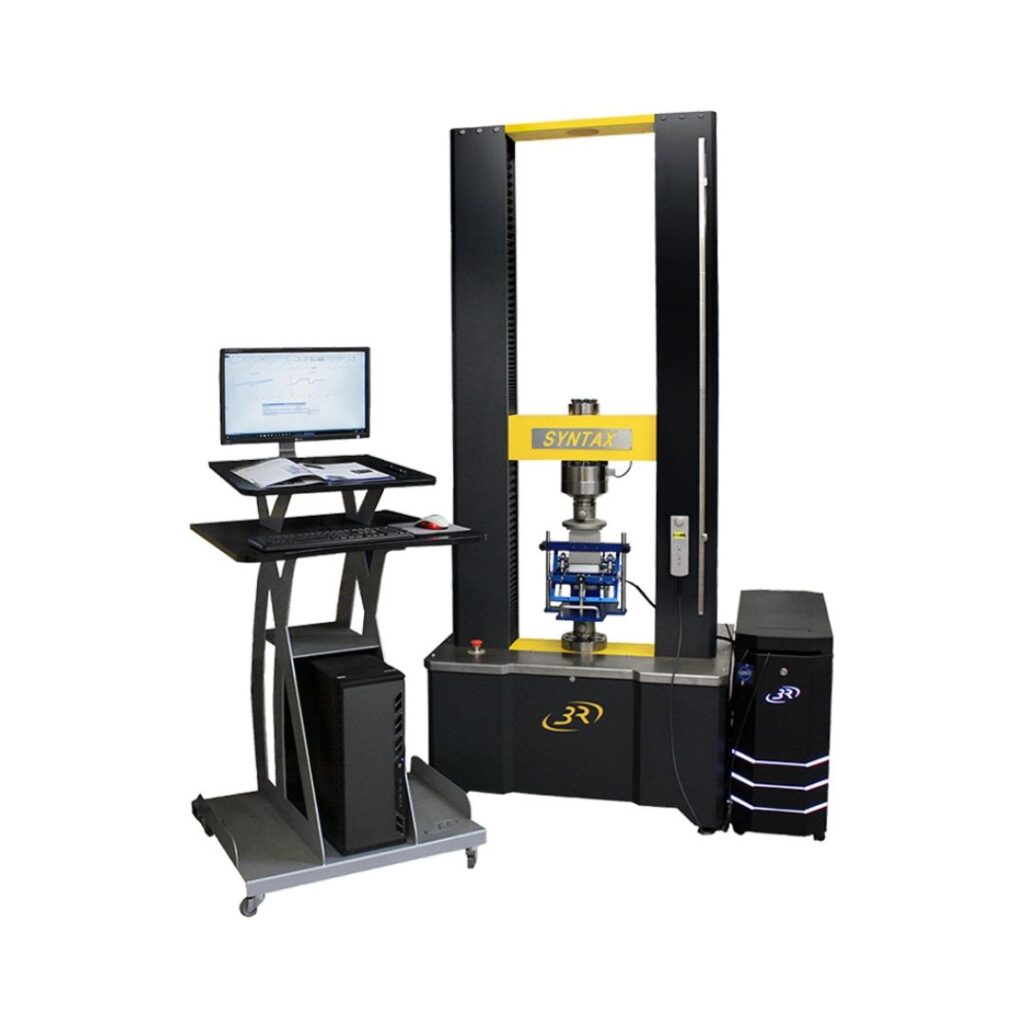

- Machine électromécanique de table avec armoire électrique « Black-Box » déportée, montée sur roulettes
- Machine polyvalente longue course permettant la caractérisation de nombreux matériaux, grâce à un logiciel complet et simple.
- Respecte la norme ISO 7500
-
Structure (machine 25 – 50 – 100 kN) :
- Architecture à 2 vis à billes rectifiées et écrous préchargés.
- Paliers étanches sans jeux
- Transmission mixte réducteur + courroie
- Entrainement par servomoteur brushless
- Chambre d’essai sous traverse 1230mm, entre interfaces (1200mm pour Syntax 300)
- Largeur de chambre d’essais : 450 mm (500 mm pour Syntax 300)
- Appuis goupillés et écrous moletés de rattrapage de jeu fournis
- Alimentation : 230V + T
- Liaison PC par câble USB
- Dimensions : Syntax 25-50-100 : L 855 x p 410 x h 1630 mm (sans pied support)
- Dimensions : Syntax 300 : L 990 x p 700 x h 2025 mm (sans pied support)
- Masse 190 à 285 kg (Syntax 25-50-100)
- Masse 840 kg (Syntax 300)
Accessoires et outillages disponibles :
Enceinte de protection, soufflets spécifiques kevlar, absorbeurs d’énergie à la rupture, etc.
Outillage adapté à votre cahier des charges :
Compatible avec toute la gamme d’outillages 3R standard de traction, compression, flexion, cisaillement, etc.
Possibilité de concevoir les dispositifs adaptés à votre besoin en termes de dimension, capacité et ergonomie.
Compatible avec toute la gamme d’extensomètres (clip-on, automatique, longue course, vidéo, laser, etc.)
Coffret d’extension d’entrées et sorties (analogiques, numériques) disponible sur demande.
Cellules de forces supplémentaires de capacité au choix :
Cellule standard : Plage 1 à 100%.
Cellule HD avec plage étendue : classe 0.5 de 0.5% à 100% et classe 1 de 0.2 à 100%.
Accessoires disponibles :

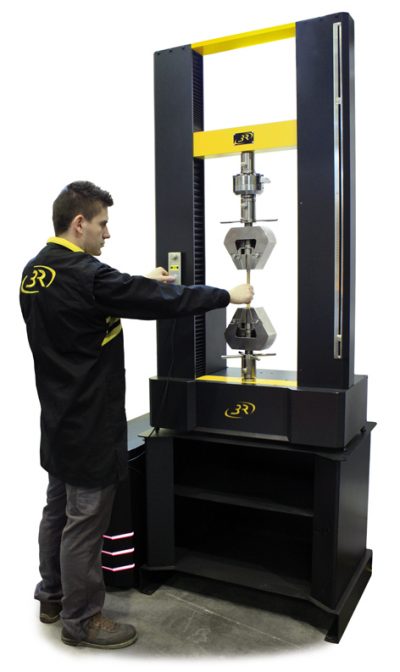

Socle de Rangement :
- Surélevez votre machine à une hauteur d’utilisation ergonomique !
- Ne cherchez plus vos accessoires, ne les laissez plus trainer !
- Permet de surélever la machine à une hauteur de paillasse
- Etagères de rangement pour vos outillages et accessoires
- Socle mécanosoudé, stable, masse 120 kg
- Possibilité de manutentionner le tout avec un transpalette
- Hauteur 730 mm, largeur 895 mm, profondeur 600 mm
Dispositif de sécurité :
- Conforme à la directive machines 2006/42/CE

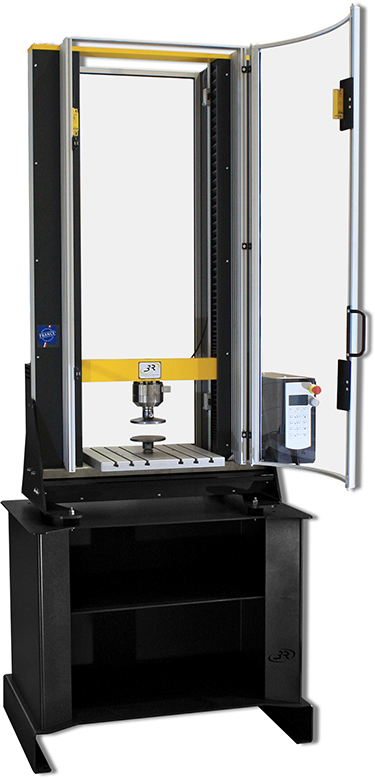

- porte de protection coulissante en profilé aluminium et polycarbonate transparent en option (sur demande)
- Capteur d’ouverture et de fermeture de portes raccordé au système de pilotage (option)
- Détection de surcharge.
| Caractéristiques | SYNTAX 5 | SYNTAX 12 | SYNTAX 25 | SYNTAX 100 | SYNTAX 300 |
|---|---|---|---|---|---|
| Capacité maximale (kN) | 5 | 12 (10 nominal) | 25 (bâti 100 kN) | 100 | 300 |
| Rigidité du bâti (kN/mm) | — | 20 | 150 | 150 | 600 |
| Classe de précision de la mesure de force | Classe 1 (≥ 0,1 % PE) / Classe 0,5 (≥ 0,2 % PE) – ISO 7500-1 | Classe 1 (≥ 0,1 % PE) / Classe 0,5 (≥ 0,2 % PE) – ISO 7500-1 | Classe 1 (≥ 0,1 % PE) / Classe 0,5 (≥ 0,2 % PE) – ISO 7500-1 | Classe 1 (≥ 0,1 % PE) / Classe 0,5 (≥ 0,2 % PE) – ISO 7500-1 | Classe 1 (≥ 0,1 % PE) / Classe 0,5 (≥ 0,2 % PE) – ISO 7500-1 |
| Résolution de position de la traverse (µm) | 0,05 | 0,08 | 0,038 | 0,043 | 0,023 |
| Vitesse maximale à charge maximale (mm/min) | 568 | 1 200 | 563 | 793 | 429 |
| Course de la traverse hors cellule de force et interfaces (mm) | 1 000 | 1 130 | 1 300 | 1 300 | 1 200 |
| Hauteur utile de la zone d’essai (mm) | 79 | 160 | 296 | 296 | 545 |
| Dimensions L × P × H (mm) | 450 × 600 × 1 300 | 900 × 515 × 1 480 | 1 020 × 470 × 1 805 | 865 × 470 × 1 805 | 1 000 × 800 × 2 030 |
| Poids (kg) | 120 | 145 | 345 | 350 | 770 |
