Introduction

Une machine d’essais universelle est souvent choisie lorsqu’un laboratoire doit réaliser plusieurs types d’essais mécaniques sur un ou plusieurs types de matériaux : traction, compression, flexion, cisaillement ou essais spécifiques.

Elle peut répondre à plusieurs situations : création d’un laboratoire, internalisation d’essais, remplacement d’une machine ancienne, hausse du volume d’essais ou nouveau besoin de caractérisation.

Le choix d’une UTM ne dépend pas seulement de sa capacité en kN. Une configuration adaptée doit tenir compte :

• des matériaux testés ;

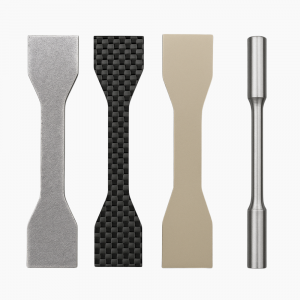

• des dimensions d’éprouvettes ;
• des normes ou méthodes d’essai ;
• des mors et outillages ;
• de la mesure de déformation ;
• du logiciel de pilotage ;
• de la sécurité opérateur ;
• des contraintes d’installation.

Concepteur et fabricant français de machines d’essais, 3R Industries accompagne les laboratoires, centres R&D et sites industriels dans la définition de solutions adaptées à leurs matériaux, à leurs protocoles et à leur environnement de travail.

Qu’est-ce qu’une machine d’essais universelle ?

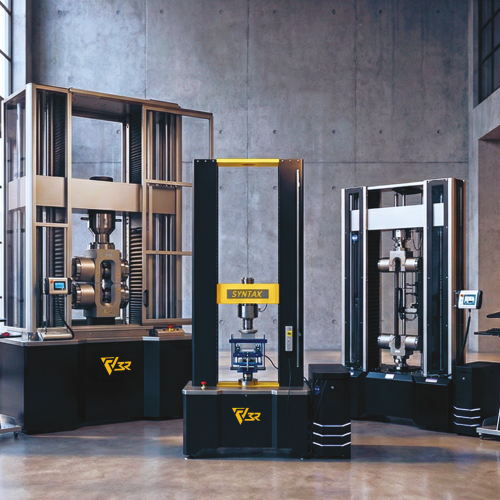

Une machine d’essais universelle, aussi appelée UTM pour Universal Testing Machine, est un équipement conçu pour appliquer un effort contrôlé sur une éprouvette, une pièce ou un assemblage. Elle permet de mesurer le comportement mécanique d’un matériau à partir de données comme la force, le déplacement ou la déformation.

Elle est dite “universelle” parce qu’elle peut réaliser plusieurs types d’essais à partir d’un même châssis, à condition d’être équipée des bons accessoires. Une même machine peut ainsi être utilisée pour tester différents matériaux et différentes sollicitations mécaniques.

Cette polyvalence en fait un équipement central dans de nombreux laboratoires d’essais, services qualité, centres R&D, établissements d’enseignement ou sites industriels.

Quels essais peut-on réaliser avec une machine d’essais universelle ?

Une machine d’essais universelle peut couvrir plusieurs familles d’essais, selon les outillages, capteurs et accessoires installés.

Elle peut notamment être utilisée pour :

• l’essai de traction, pour mesurer l’allongement, la résistance maximale ou la rupture ;
• l’essai de compression, pour caractériser le comportement d’un matériau sous écrasement ;
• l’essai de flexion, en 3 ou 4 points selon les configurations ;
• l’essai de cisaillement ;
• l’essai de pelage ;
• les essais sur assemblages ;
• les essais sur câbles, sangles, cordes, tubes ou pièces spécifiques ;
• les essais en température, avec enceinte thermique ou four adapté.

Le choix des accessoires est donc aussi important que le choix de la machine. Une UTM bien configurée peut évoluer avec les besoins du laboratoire, à condition d’avoir anticipé les essais actuels et futurs.

Pour quels matériaux et quels secteurs ?

Les machines d’essais universelles sont utilisées dès qu’il faut caractériser un matériau, contrôler une production ou qualifier un composant.

Elles peuvent être adaptées à de nombreux matériaux :

• métaux et alliages ;
• plastiques et polymères ;
• composites ;
• caoutchoucs et élastomères ;
• câbles, fils, cordes et sangles ;
• assemblages mécaniques ;
• pièces finies ou composants industriels ;
• matériaux spécifiques selon application.

Les secteurs concernés sont également variés :

• industrie
• métallurgie
• plasturgie
• aéronautique
• automobile
• ferroviaire
• énergie
• recherche et enseignement
• laboratoires d’essais
• centres de certification.

Cette diversité explique pourquoi la machine doit être choisie à partir de l’application réelle, et non uniquement à partir d’une fiche de capacité.

Les critères de choix d’une machine d’essais universelle

La capacité et la plage d’effort

La capacité doit être définie à partir du matériau testé, de la section de l’éprouvette, du type d’essai et de la force maximale attendue. Le bon dimensionnement consiste à couvrir les essais actuels, tout en gardant une marge pour les évolutions futures du laboratoire.

Une machine sous-dimensionnée peut limiter les essais réalisables. À l’inverse, une capacité trop élevée n’est pas toujours pertinente pour des essais de faible force, où la plage réellement utilisée doit rester cohérente avec le niveau de précision recherché.

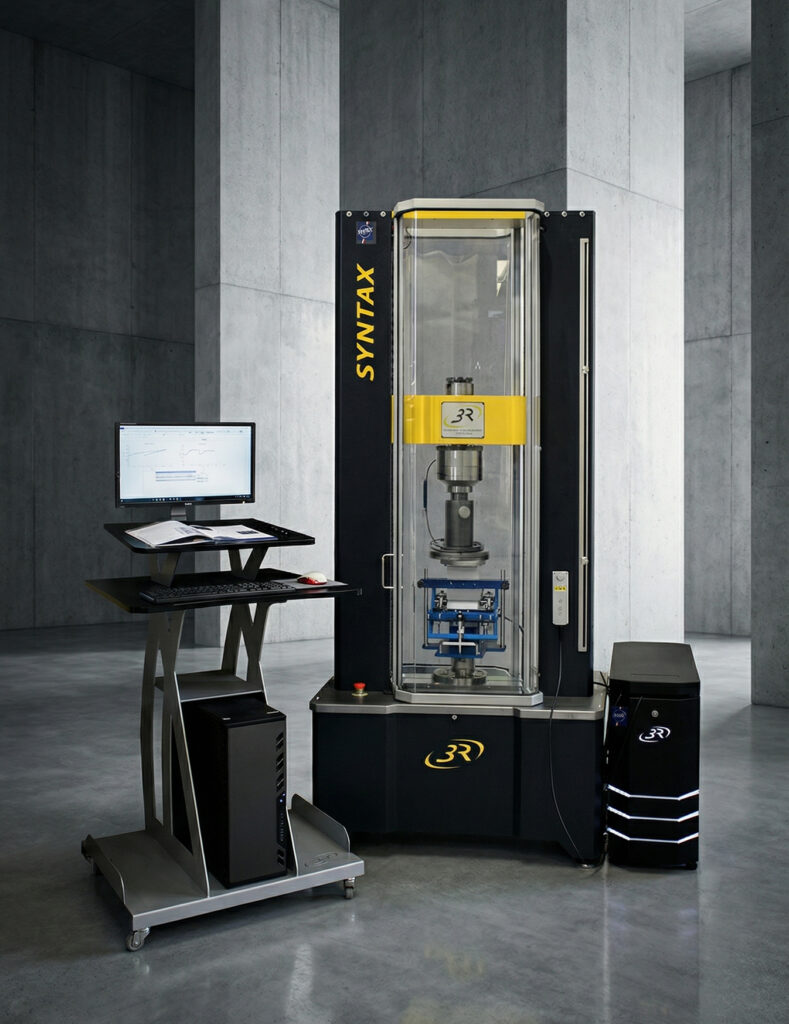

Le châssis, le pilotage et la sécurité

Le châssis doit offrir une rigidité et un guidage adaptés pour garantir la stabilité de l’essai. C’est particulièrement important pour les matériaux sensibles, les faibles déformations ou les essais à rupture brutale.

Le pilotage doit être adapté au protocole : déplacement, force, contrainte ou déformation. La sécurité opérateur doit aussi être prise en compte dès le choix de la machine : protections, accès à la zone d’essai, ergonomie de chargement et gestion des ruptures.

Les mors, outillages et accessoires

Les mors de traction, plateaux de compression, appuis de flexion ou dispositifs de cisaillement conditionnent directement la qualité de l’essai. Ils doivent être adaptés à la géométrie de l’éprouvette, au matériau testé et au protocole appliqué.

Des outillages spécifiques peuvent être nécessaires pour les câbles, tubes, textiles, sangles, pièces courtes, assemblages ou matériaux sensibles au serrage.

La mesure de déformation

Le déplacement de la traverse ne suffit pas toujours à mesurer précisément la déformation réelle de l’éprouvette. Dans ce cas, un extensomètre permet de mesurer l’allongement sur une longueur de jauge définie.

Il est particulièrement utile pour déterminer un module d’élasticité, une limite d’élasticité ou un allongement précis, notamment sur métaux, plastiques techniques, composites ou essais en température.

Le logiciel et les rapports d’essais

Le logiciel de pilotage d’essais doit permettre de préparer les méthodes, piloter la machine, suivre les courbes, calculer les résultats, générer les rapports et exporter les données.

Un logiciel clair et adapté facilite l’usage quotidien, la répétabilité des essais, la traçabilité des résultats et l’autonomie des opérateurs.

Conclusion

Une machine d’essais universelle est un équipement central pour caractériser les matériaux et réaliser différents essais mécaniques à partir d’un même châssis. Son choix doit partir de l’application réelle : matériaux, éprouvettes, capacité, outillages, mesure, logiciel, sécurité et contraintes d’installation.

Vous avez un projet UTM ? 3R Industries vous accompagne dans la définition d’une machine d’essais universelle adaptée à vos essais, à vos matériaux et à votre environnement de laboratoire.

FAQ

Une machine d’essais universelle peut-elle être sur mesure ?

Oui. Une machine d’essais universelle peut être configurée ou conçue sur mesure lorsque les dimensions d’échantillons, la course, la force, l’environnement d’essai ou les outillages ne correspondent pas à une configuration standard.

Quel budget prévoir pour une machine d’essais universelle ?

Pour la majorité des projets, le budget d’une machine d’essais universelle se situe généralement entre 2 000 € et 200 000 € HT. Cette fourchette dépend fortement de la configuration : capacité en kN, dimensions de la zone d’essai, mors, outillages, extensométrie, logiciel, installation, formation, options de sécurité, enceinte thermique ou adaptation sur mesure.
