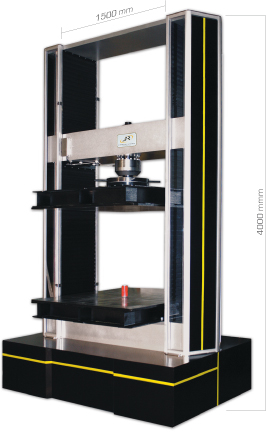

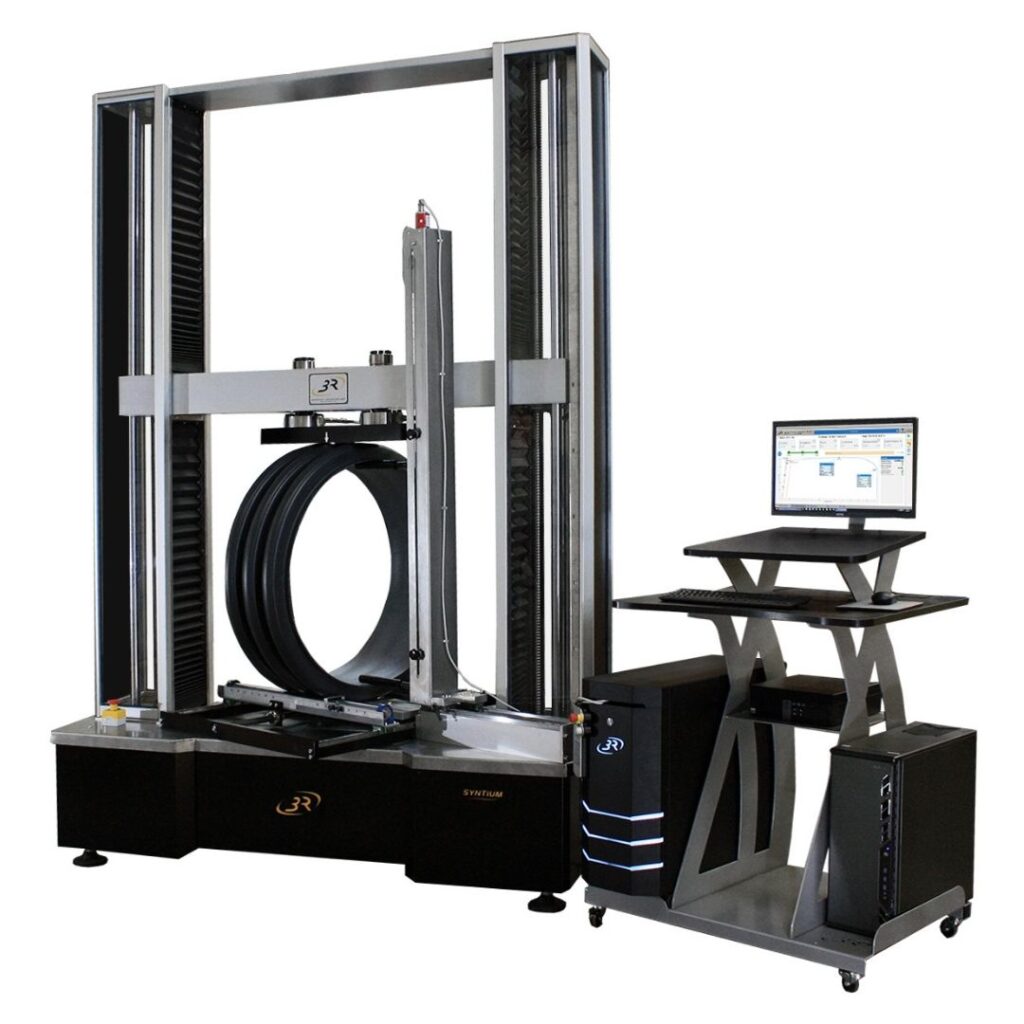

La Gamme de machine spéciales intègre le savoir faire technique de la marque 3R.
Nous concevons et fabriquons des machines de Traction / Compression / Flexion de très haute rigidité, aux dimensions exceptionnelles pour répondre à vos besoins.
Ces machines d’essai répondent à une problématique d’efficacité, de précision et de robustesse. Elles sont équipées de tous types d’appuis et permettent d’effectuer des essais de compression, de traction et de flexion sur des matériaux et des structures complexes.
Elles intègrent la technologie Rigi-Drive, permettant de piloter de manière extrêmement précise sans craindre des phénomènes de vibrations à haute et moyennes vitesse et permettant une régularité de déplacement dans les faibles vitesses et donc des montées en charge controlées sur des matériaux à haut et moyens modules.
Le châssis surdimensionné, associé à une transmission entièrement rigide, à jeux réduit permet de limiter fortement l’énergie emmagasinée et libérée lors de ruptures fragiles de matériaux à hauts modules. Cela permet aussi de mesurer des déformations sur des matériaux ou structures souples, ou l’emploi d’un extensomètre est délicat.
Les +
- Pilotage par PC avec le logiciel QuantX
- Dispose de tous les avantages du modèle Syntech
- Vitesse d’essai : 0.001 à 500 mm/min jusqu’à pleine charge (autre sur demande)
- Asservissements en force, en déplacement, en contrainte, en déformation, etc.
- Rigidité axiale égale à 2 ou 3 fois la capacité de la machine (en kN/mm)
- Course 1500, 2000 mm et plus
- 2 ou 4 colonnes de guidage de diamètre supérieur à 100 mm
- Transmission entièrement rigide. Ni chaine, ni courroie
Voici quelques exemples

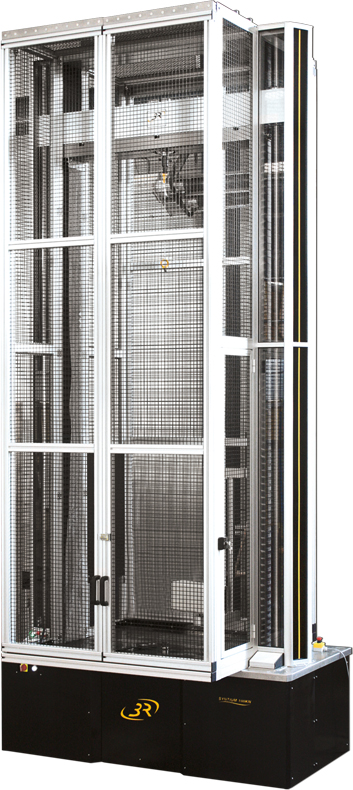

Cordage et Textile:
| Bâti: | Machine d’essai 400kN avec largeur et profondeur de chambre de 1500mm x 1500mm, course 3500mm |
| Lieu: | Malaisie |
| Types d’essais: | Essais sur baudriers et matériels d’alpinisme, grandeur réelle, avec mannequins |
| Particularités: | Forte énergie emmagasinée lors des essais engendrant des ruptures de produits pouvant dépasser la vitessedu son (cordages). Une protection spécifique avec absorbeurs d’énergie mise en place |

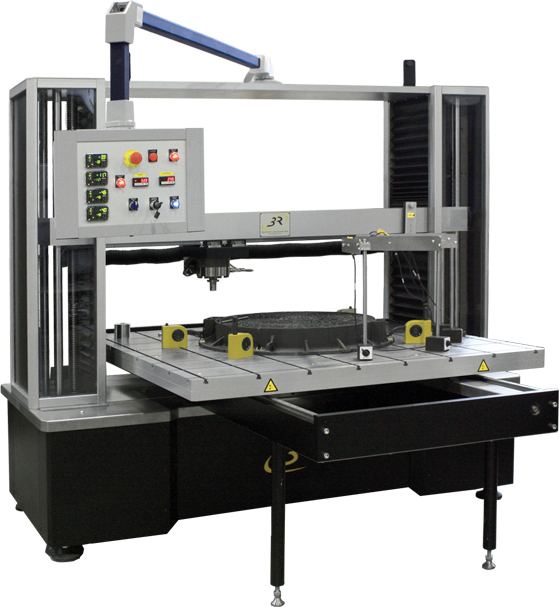

Fonderie:
| Bâti: | Machine d’essai avec largeur et profondeur de chambre de 1500 x1500mm, course 700mm, avec table rainurée et mouvement transversal du capteur de force motorisé |
| Lieu: | Pont-à-Mousson |
| Types d’essais: | Essais sur tampons de voirie selon la nouvelle EN 124 |
| Particularités: | Aucune manipulation manuelle de l’opérateur grâce à la motorisation des axes permettant d’appliquer les efforts à n’importe quel endroit de la structure. Mesure 4 points sans contact par lasers (intégrés au logiciel) |

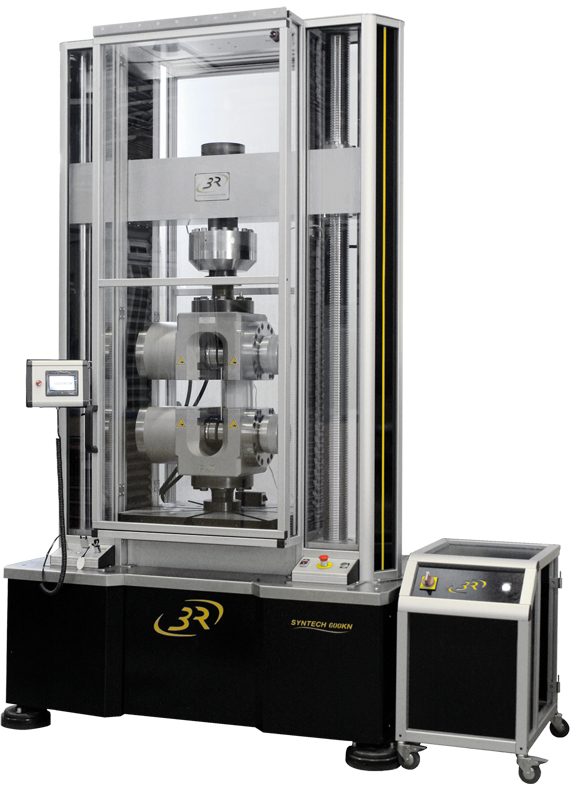

Mécanique:
| Bâti: | Machine de traction 600kN |
| Lieu: | Saint Etienne |
| Types d’essais: | Essais multimatériaux et structures |
| Particularités: | Machine avec taille spécifique permettant une intégration dans un endroit restreint. Le bureau d’études à conçu un bâti aux dimensions spécifiques, avec table rainurée et des attaches particulières pour le changement rapide d’outillages 600kN |

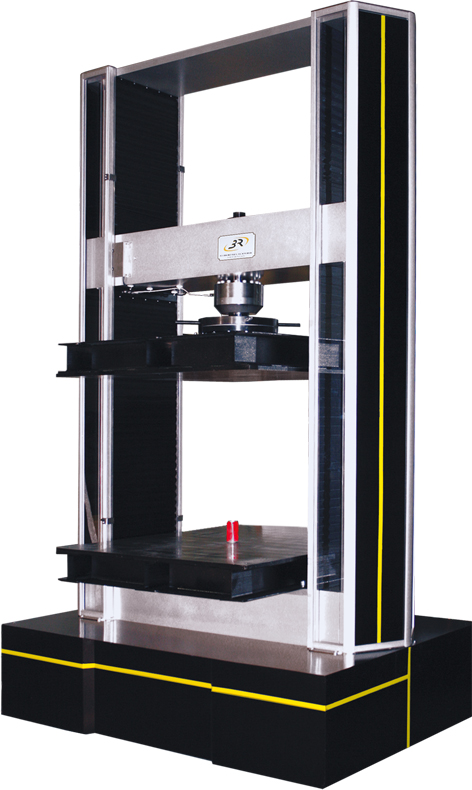

Composite:
| Bâti: | Machine hors normes 500kN avec plateau rotulé 1400mm x 1400mm et course 1500mm |
| Lieu: | Nantes |
| Types d’essais: | Essais sur accumulateurs de fluide pour le génie civil |
| Particularités: | Machine aux dimensions hors normes avec forte rigidité pour une précision exceptionnelle de mesure de déformation sans utiliser d’extensomètre |
